Réseau numérique résidentiel

Le réseau numérique résidentiel en partie privative est composé de :
• Tableau de communication
• Dispositif de Terminaison Intérieure (DTI)
• Dispositif de Terminaison Optique (DTIo)
• Bandeau de brassage
• Switch (POE ou pas)
• Appareillage mural de communication (prise RJ45…)
• Equipements additionnels de connexion

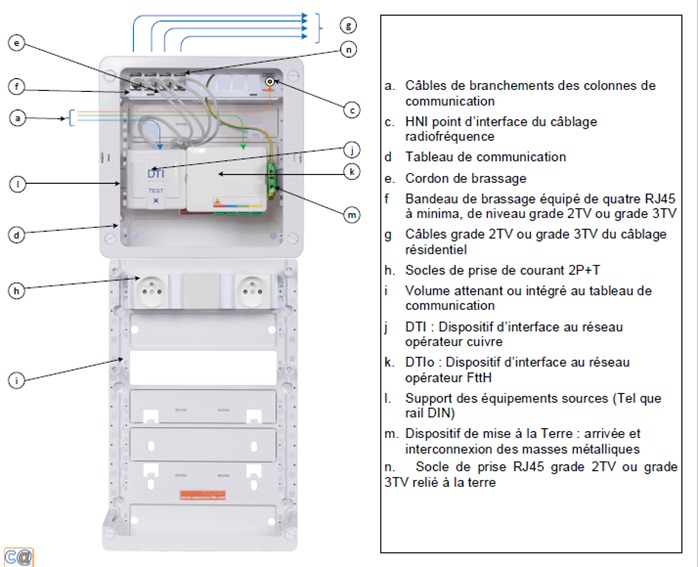

Le Tableau de communication

Le tableau de communication est l’ensemble des éléments de connexion, pouvant intégrer des systèmes de protection et de coupure, situé dans le logement, qui permet de configurer les liens entre les réseaux d’accès et les socles de prises de communication :

Le HNI (Home Network Interface) est le point de livraison coaxial des signaux radiofréquences des services audiovisuels et radiofréquences au Tableau de Communication. Il est régi par la norme 60728 – 1.
• Le Cordon de brassage TV – Coax / RJ45 est un cordon de raccordement pour la TV (TNT), composé d’un connecteur F male (coaxial) d’un côté et d’un connecteur RJ45 de l’autre. Il sera régi par la norme XP C93-586 – 20 lorsqu’elle sera publiée.
• Le bandeau de brassage est un bandeau de prises de RJ45 qui permet l’affectation des services et applications, telles que l’informatique, vers les différentes pièces du logement. Dans le neuf et dans la rénovation si l’on veut bénéficier d’un réseau multimédia, ces prises RJ45 doivent être conformes Grade 2TV ou Grade 3TV selon la norme XP C 90 – 483.
• Le volume attenant contient des prises 2P+T nécessaires pour l’alimentation des équipements opérateurs.
• Le DTI (Dispositif de Terminaison Intérieur) permet de tester la présence de la tonalité sur la ligne en isolant l’installation du client.
Il constitue la limite de responsabilité de l’opérateur quant à la maintenance du réseau d’accès en cuivre.

Il est régi par le référentiel UTE C 93 – 431.

• Le DTIo (Dispositif de Terminaison Intérieur Optique) constitue la limite entre le réseau optique qui relève de la responsabilité de l’opérateur de réseau et la desserte interne du local, qui relève de la responsabilité de l’abonné. Il matérialise le point optique connectorisé au niveau duquel est raccordé l’équipement actif optique fourni par l’opérateur à son abonné.
Il est régi par la norme XP C 93 – 927

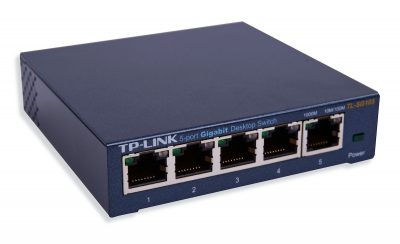

Switch (POE ou pas)

Le switch ou commutateur Ethernet permet l’interconnexion d’équipements informatiques en réseau local en optimisant la bande passante.
Il peut aussi intégrer la fonction POE (Power Over Ethernet) pour télé-alimenter les équipements reliés aux prises RJ45.
Il est régi par la norme IEEE 802.3.

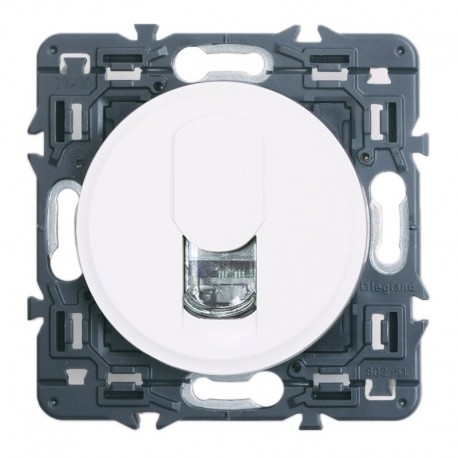

L’appareillage mural de communication (RJ45…)

L’appareillage mural est relié au tableau de communication via une architecture en étoile.
Il peut être constitué de :
- Socles de prise RJ45 qui sont raccordés au câblage en paires torsadées.
Dans le neuf et dans la rénovation si l’on veut bénéficier d’un réseau multimédia, ils doivent être conformes Grade 2TV ou Grade 3TV selon la norme XP C 90 – 483.
- Socles de prise coaxiale qui sont raccordés au câblage coaxial. Ils doivent être conformes à l’IEC 61169 – 24 pour le connecteur (male/femelle) type F pour satellite et à l’IEC 61169 – 2 pour le connecteur (male/femelle) type 9.52 pour TNT.

Equipement additionnels de connexion

  • Cordon adaptateur RJ 45
  • Borne wifi : la borne Wifi est un point d’émission wifi intégré ou raccordé à une prise murale de type RJ45. Elle est régie par la norme IEEE 802.11
